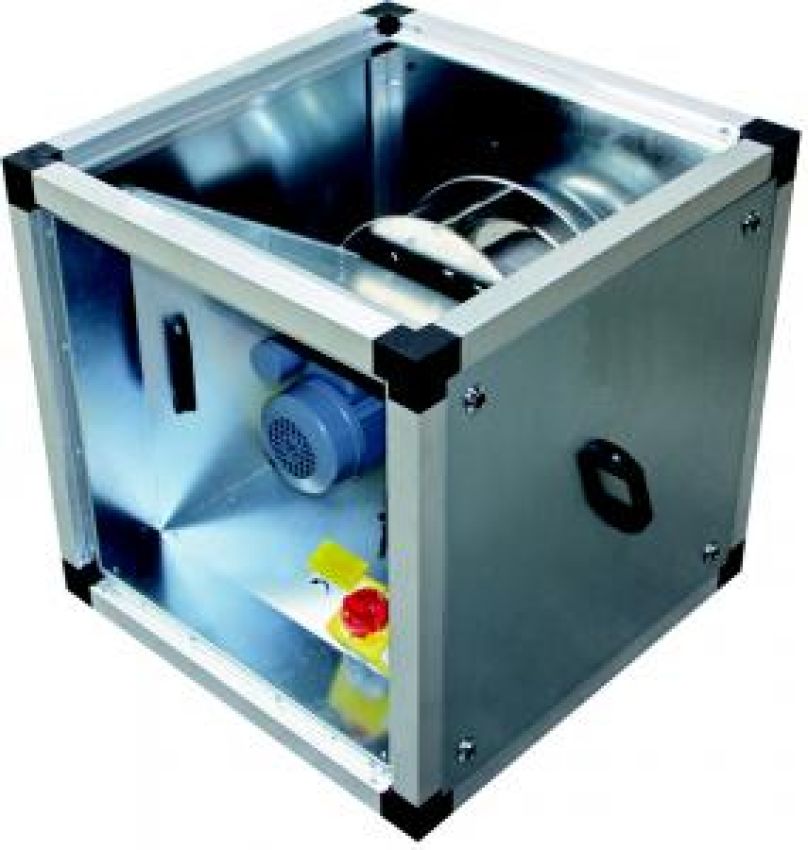

Airbox TYP GBV 630D - 400V / 50Hz - 4498 W - 14.843 m³/h
Airbox TYP GBV 560D - 400V / 50Hz - 4498 W - 14.843 m³/h

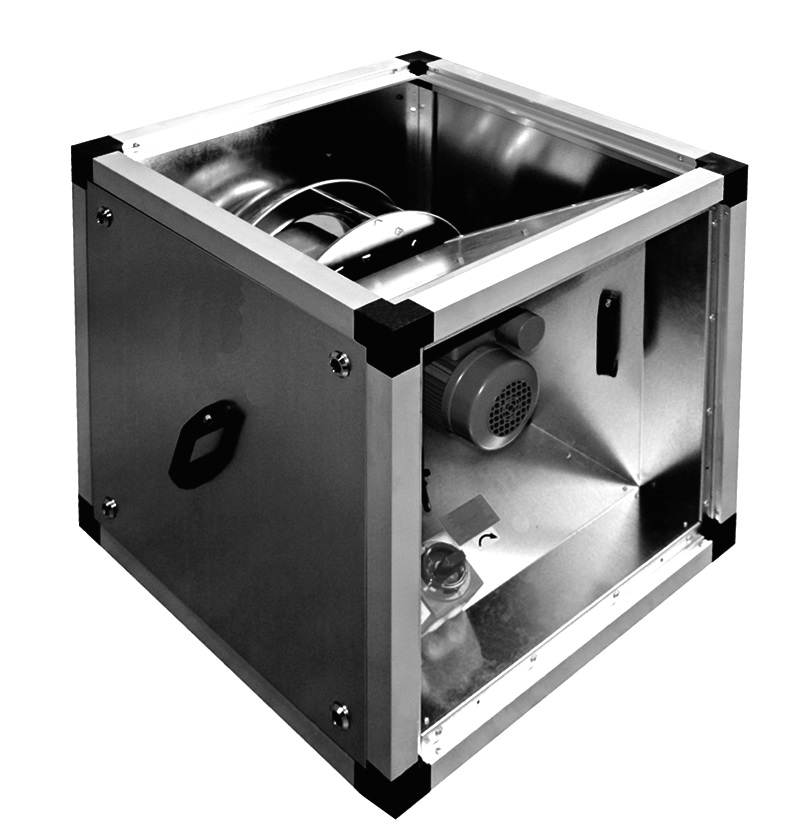

Die Airbox GBV ist mit rückwärts gekrümmten, freilaufenden Lüfterrädern aus Aluminium ausgestattet.
Angetrieben werden sie durch vom Luftstrom getrennte Normmotoren.
Ausgelegt sind die GBV Airboxen für Fördertemperaturen bis 120 °C im Dauerbetrieb.
Als Überhitzungsschutz für die Motoren der GBV-Airboxen sind integrierte Thermokontakte oder Kaltleiter eingebaut,
mit ausgeführten Leitungen zum Anschluss an ein Motorschutzschaltgerät.
Das Rahmenprofil des Gehäuses besteht aus korrosionsbeständigem Aluminium mit Ecken aus Kunststoff.
Außerdem verfügt das Gehäuse über eine abnehmbare Wartungsöffnung.
Das Gehäuse selbst besteht aus doppelschaligen Paneelen aus verzinktem Stahlblech mit einer Mineralwolle-Isolierung.
Die GBV-Gehäuse sind mit einer eingebauten Kondensatwanne und einem 1“ Ablauf standardmäßig ausgestattet.
Ein Revisionsschalter für Wartungszwecke ist ebenfalls vormontiert.
Die Ausblasrichtung kann problemlos vor Ort verändert werden.
Dies erlaubt flexible Lösungen im Bereich der Ventilation.
Sehr wartungsfreundlich und flexibel. Motoreinheit und Laufrad lassen sich als ein Bauteil aus der Einheit entfernen.
Dadurch ist Wartung und Reinigung sehr einfach.
Die Airbox GBV ist mit rückwärts gekrümmten, freilaufenden Lüfterrädern aus Aluminium ausgestattet.
Angetrieben werden sie durch vom Luftstrom getrennte Normmotoren.
Ausgelegt sind die GBV Airboxen für Fördertemperaturen bis 120 °C im Dauerbetrieb.
Als Überhitzungsschutz für die Motoren der GBV-Airboxen sind integrierte Thermokontakte oder Kaltleiter eingebaut,
mit ausgeführten Leitungen zum Anschluss an ein Motorschutzschaltgerät.
Das Rahmenprofil des Gehäuses besteht aus korrosionsbeständigem Aluminium mit Ecken aus Kunststoff.
Außerdem verfügt das Gehäuse über eine abnehmbare Wartungsöffnung.
Das Gehäuse selbst besteht aus doppelschaligen Paneelen aus verzinktem Stahlblech mit einer Mineralwolle-Isolierung.
Die GBV-Gehäuse sind mit einer eingebauten Kondensatwanne und einem 1“ Ablauf standardmäßig ausgestattet.
Ein Revisionsschalter für Wartungszwecke ist ebenfalls vormontiert.
Die Ausblasrichtung kann problemlos vor Ort verändert werden.
Dies erlaubt flexible Lösungen im Bereich der Ventilation.
- Hocheffizienter IE2-Motor (nur regelbar über FU)
- Stufenlos FU-regelbar (Zubehör)
- Motor außerhalb des Luftstroms
- Kompaktes Design mit starker Förderleistung
- Hohe Effizienz – niedriger Geräuschpegel
- Fördermitteltemperatur bis 120°C
- Ausblasstellung variabel
- Gehäuse doppelwandig schallisoliert
- Gehäuse mit Kondensatwanne und 1” Ablauf
- Hochwertige Profildichtungen
- inkl. eingedichteter Ansaugstutzen und Revisionsschalter serienmäßig
Sehr wartungsfreundlich und flexibel. Motoreinheit und Laufrad lassen sich als ein Bauteil aus der Einheit entfernen.
Dadurch ist Wartung und Reinigung sehr einfach.
- Nennspannung 400V / 50Hz
- Motorleistung 4498 W
- Nennstrom 8,12 A
- Drehzahl/min 1450
- Gewicht 102 kg
- Schalldruckpegel 1m 67 dB(A)
- Max. Temperatur 120°C
- Schutzklasse IP 55

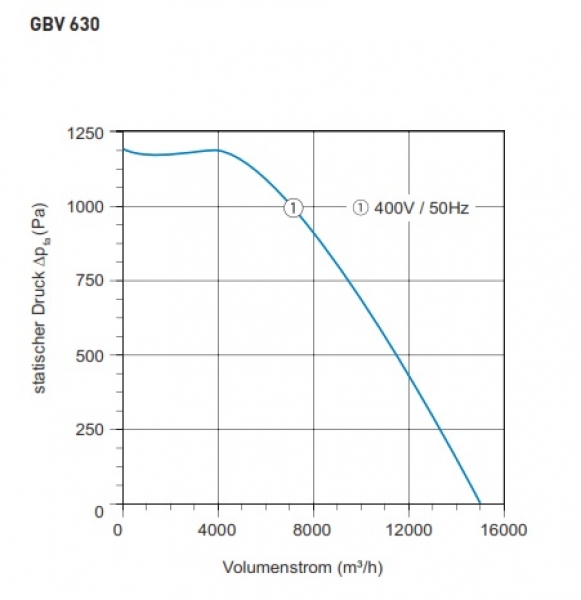

- Volumenstrom bis 14.843 m³/h
